Hintergrund

Die Unternehmensgruppe verarbeitet regelmäßig Punktwolken, Orthofotos, Geodaten und BIM-Modelle. Der BIMxGIS Hub wurde entwickelt, um wiederkehrende Aufgaben wie Koordinatentransformationen, Datenkonvertierungen, die Erzeugung Digitaler Geländemodelle und die Anreicherung von IFC-Exporten zentral im Intranet bereitzustellen.

Auf Basis von FME bündelt der Hub standardisierte und wiederverwendbare Prozesse. Dadurch wurden die Datenverarbeitung vereinheitlicht, manuelle Arbeitsschritte reduziert und die Nutzung von BIM- und GIS-Daten effizienter gestaltet.

Aufgabenstellung

Im Projekt wurde der BIMxGIS Hub zu einer produktionsfähigen und nutzungsfreundlichen Plattform für BIM-GIS-spezifische Datenverarbeitungen weiterentwickelt.

Umgesetzt wurden insbesondere:

• die Erzeugung Digitaler Geländemodelle aus Punktwolkendaten,
• Triangulation und Verarbeitung von 2.5D- und 3D-Oberflächen,
• die Transformation und Konvertierung von Orthofotos und Geodaten,
• die Koordinatentransformation verschiedener Datenbestände,
• die individuelle Attributanreicherung von IFC-Exporten,
• die Konvertierung von GIS- (shp, geoJSON, etc.) und CityGML-Daten nach IFC,
• die Bereitstellung wiederverwendbarer FME-Module und Verarbeitungsketten.

Die realisierten Prozesse umfassen unter anderem CityGML2IFC, GIS-Layer2IFC, DGM-Verarbeitung und die Erzeugung von 2.5D-Oberflächen. Ergänzend wurden die Benutzerführung verbessert und ein Single-Sign-On-Verfahren integriert.

Unser Beitrag

Unser Beitrag umfasst die fachliche und technische Weiterentwicklung der bestehenden FME-Dienste. Die vorhandenen Skripte und Prozesse wurden analysiert, stabilisiert, modularisiert und für den produktiven Einsatz optimiert. Dabei werden insbesondere:

• bestehende FME-Workflows weiterentwickelt,
• wiederverwendbare Verarbeitungskomponenten aufgebaut,
• DGM-, Oberflächen- und IFC-Prozesse verbessert,
• Koordinatentransformationen und Datenkonvertierungen integriert,
• IFC-Exporte fachlich angepasst und mit zusätzlichen Attributen versehen,
• Fehlermeldungen und Benutzerführung verständlicher gestaltet,
• Dokumentationen und Nutzungsrichtlinien erstellt.

Die entwickelten Lösungen wurden gemeinsam mit Schlüsselanwender*innen aus den Bereichen Ingenieur- und Tunnelbau, Verkehrsanlagen, Umwelt und BIM erprobt. Das Feedback aus den Fachbereichen wurde in die Optimierung der Prozesse und der Benutzeroberfläche einbezogen. Abschließend wurden die Dienste für den unternehmensweiten Rollout vorbereitet und Anfang September im Rahmen einer unternehmensweiten Informations- und Schulungsveranstaltung vorgestellt.

Besonderheiten

Eine zentrale Besonderheit des BIMxGIS Hub ist der modulare Aufbau. Funktionen wie Transformation, Attributierung, Triangulation und IFC-Export können unabhängig voneinander genutzt und zu projektspezifischen Verarbeitungsketten kombiniert werden.

Die Plattform verbindet BIM- und GIS-Prozesse und ermöglicht die durchgängige Verarbeitung von Punktwolken, Orthofotos, Geodaten und Fachmodellen. Durch die Automatisierung und Standardisierung wurden die Abläufe nachvollziehbarer, wiederholbarer und weniger fehleranfällig.

Die bestehende Infrastruktur auf Basis von Microsoft Azure und FME Flow wurde dabei als technische Grundlage für den produktiven Betrieb genutzt.

Ergebnis

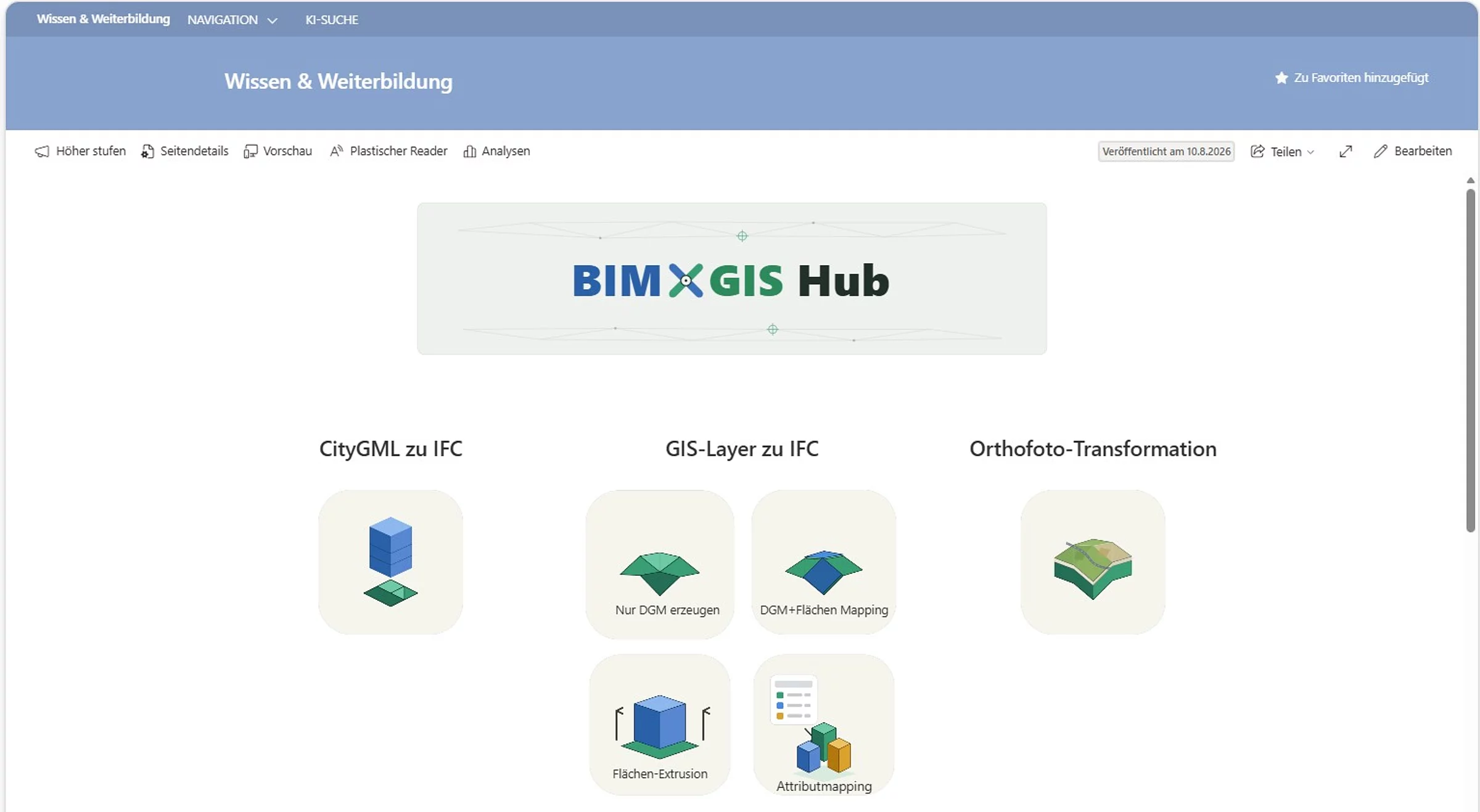

Als Ergebnis entsteht ein zentraler, über das Intranet zugänglicher BIM-GIS-Datenverarbeitungsdienst. Der BIMxGIS Hub stellt standardisierte FME-Module für die Erzeugung Digitaler Geländemodelle, die Verarbeitung von Oberflächen, Koordinatentransformationen, Datenkonvertierungen und die Anreicherung von IFC-Modellen bereit. Das Projekt liefert:

• produktionsnahe und stabilisierte FME-Dienste,
• wiederverwendbare Prozessmodule,
• optimierte SHP2IFC-, CityGML2IFC-, DGM- und 2.5D-Workflows,
• eine verbesserte Benutzeroberfläche,
• Dokumentationen und Supportprozesse,
• erprobte Lösungen für die beteiligten Fachbereiche,
• die Grundlage für einen strukturierten unternehmensweiten Rollout.

Damit unterstützt der BIMxGIS Hub eine schnellere, einheitlichere und zuverlässigere Nutzung von BIM- und GIS-Daten – unter anderem für Machbarkeitsstudien, die Grundlagenermittlung, Angebotsprozesse und die Bereitstellung in Web-GIS-Anwendungen.
